Le radio-club F4KIO ouvre ce vendredi 12 Novembre 2021 à partir de 20h30 à la Ferme de la Harpe de Rennes.
Au programme : La réalisation d’un balun coaxial type « Collins », présenté par Jean-Pierre F4SGU. Prévoyez d’apporter 2×1,5m de câble RG58 ou Téflon 6mm et votre fer à souder!!
Ça se fait en moins d’une 1/2h et ça marche du premier coup :

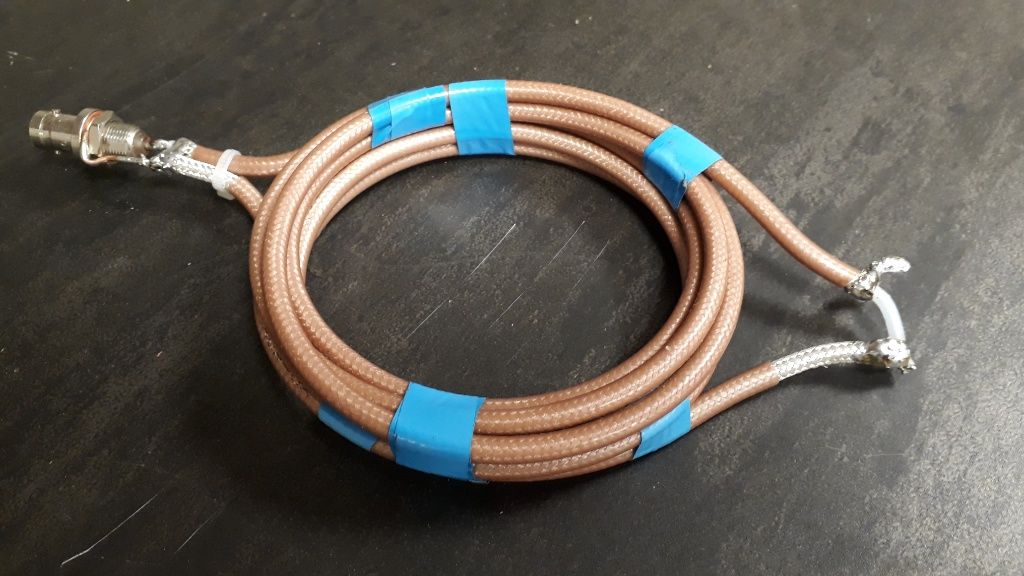

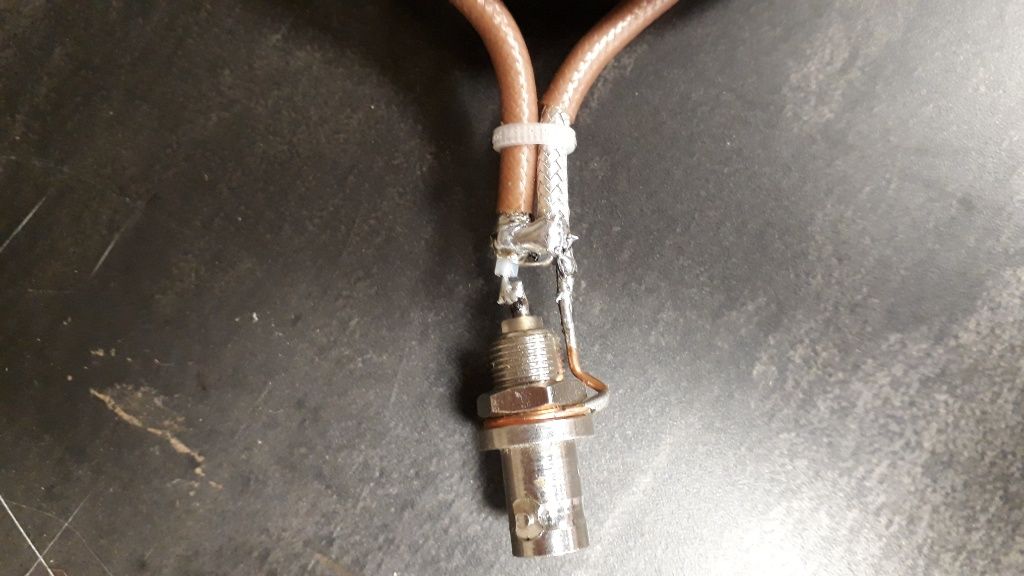

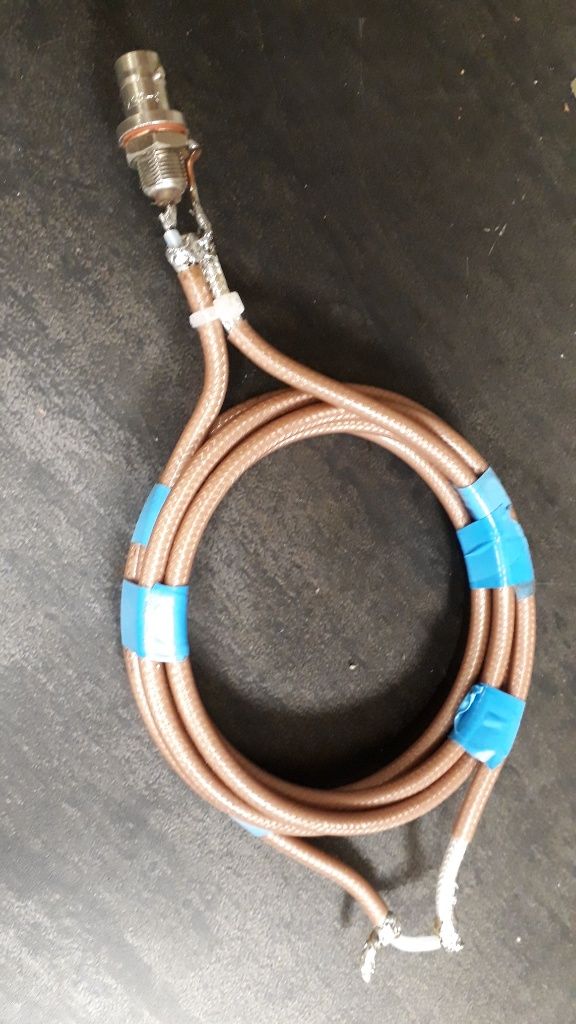

- faut juste 2 bouts de coax 6mm de 1.5 m environ
- morceaux de coax 6mm 2×1.3/1.4 m RG58 ou coax teflon 5mm,
- 5 ou 6 petits colliers plastic pour maintenir le coax
- diamètre d’environ 10 /11 cm
- mesure une fois terminée : au VNA avec une charge 50 ohms (ou 75 ohms ?) à la place du dipôle
=> peut fonctionner à plus de 100 MHz !! - fer à souder 40 w environ
Avec du coax 6 mm téflon si vous décidez de passer 500 W, sinon pour la puissance normale, un 6mm classique suffit et résultat garanti avec le balun du pauvre mais aussi efficace que le balun sur tore ferrite.
Littérature :
- schémas de principe du site IZ7ATH
- Dans « Ham radio magazine » de février 1980, article en page 12 (p14) « a new class of coaxial-line transformers » de George W6TC
- “Roberts” balun décrit par Roberts dans le papier “A new wide-band balun”, Proc. IRE pp 1624-1628, Dec. 1957.
Le lieu est ouvert aux adhérents comme aux nouveaux venu·e·s qui souhaitent découvrir l’activité.
Vendredi 12 Novembre à partir de 20h30
Radioguidage sur 145.450 FM simplex et RU19
Ferme de la Harpe
Avenue Charles Tillon
35000 RENNES
73
CA de l’ ARA35
