Je commence à me prendre au jeu de la THF et voulant m’essayer au 23cm, je me suis lancé dans la réalisation d’ une Yagi pour cette bande.

Le cahier des charges se veut plutôt minimaliste à ce stade car je souhaite que cette antenne soit facilement portable. J’ai donc choisi des matériaux de dimensions limitées :

• Boom de 1m maximum, section 8x8mm
• tube alu 4mm pour les éléments
• pour le dipôle replié, j’ai prix du fil électrique multibrin de 6mm².
• pour les premiers tests, la ligne de symétrisation est en RG58

Pour déterminer les dimensions de l’antenne, je me suis appuyé sur le calculateur développé par John DK5DJ, conçu pour les antennes VHF et UHF. Je le conseille vivement car outre calculer les longueurs et espacements des éléments, il indique également la fournit ma géométrie du dipôle replié, calcule la longueur du coax de symétrisation en fonction de son type (RG58 …) … Il fournit également le fichier .maa de modélisation de l’antenne pour simuler son comportement avec le logiciel MMANA-GAL. Voici le descriptif en sortie de calcul.

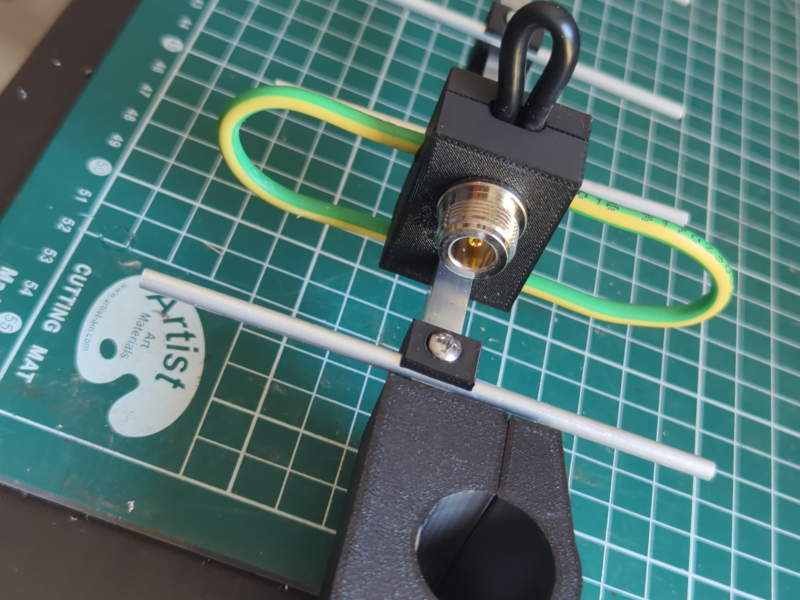

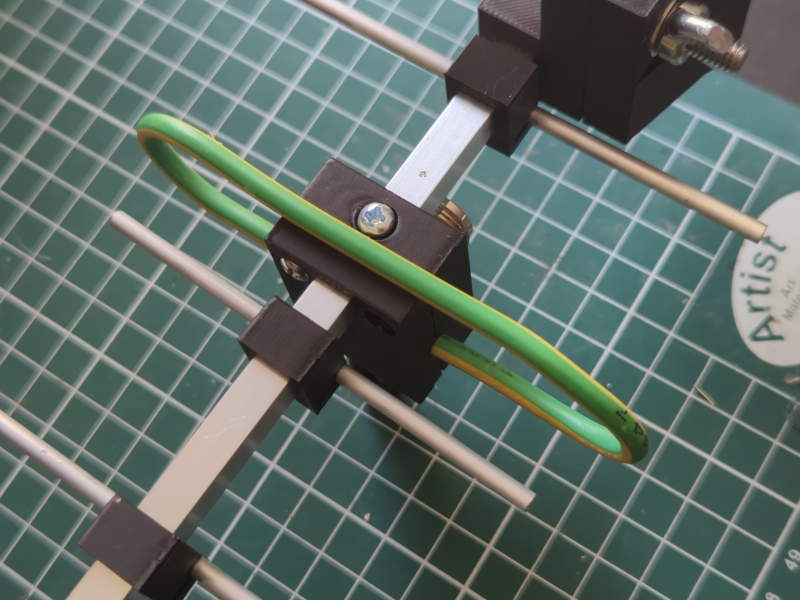

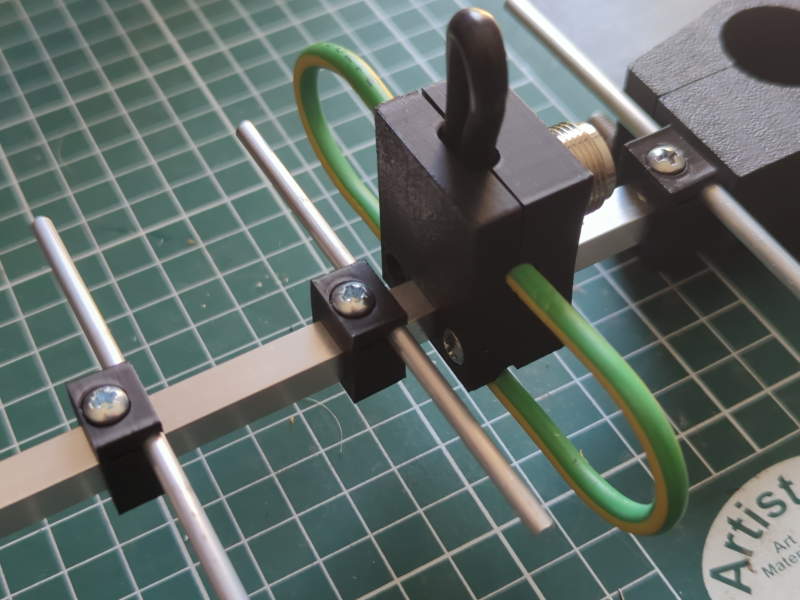

J’ai passé un peu de temps à dessiner les pièces de support des éléments et surtout du dipôle replié. Je pense faire évoluer la version actuelle car il y a très peu de place pour brancher le connecteur sur la prise, du fait de la proximité du support du réflecteur. Mais ça passe … Les supports d’éléments utilisent la même vis pour la fixation sur le boom et le serrage du tube, qui est un peu juste mais si on n’y toucha pas trop ça ne bouge pas. Les fichiers STL et dessins Freecad sont téléchargeables ici.

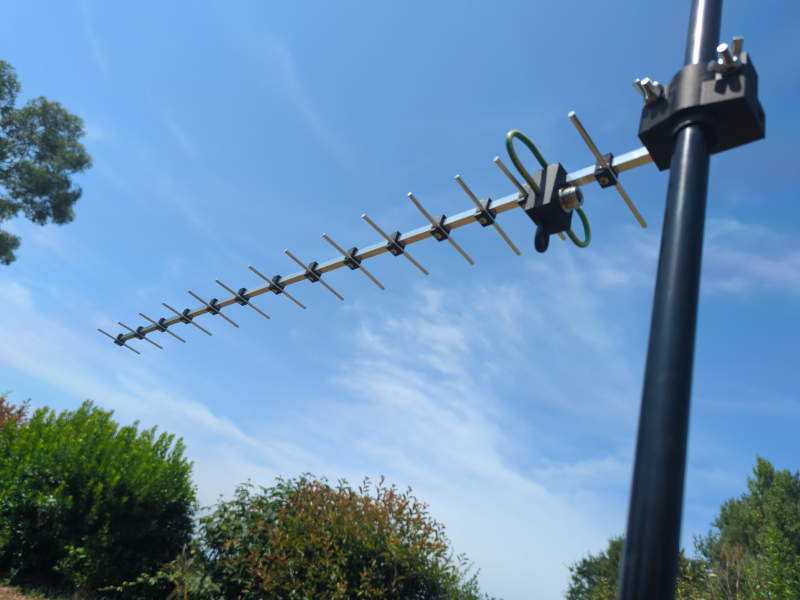

Avec la précision qu’on peut avoir à la scie à métaux, le SWR est inférieur à 1.2/1 sur toute la bande. Et concernant la compacité, elle ne pèse que 250g. Il ne reste plus qu’à la brancher sur un émetteur !
