Quelles activités une fois la licence en poche ?

D’après des sources informées 😉 2025 a été un très bon cru pour l’obtention de la licence radioamateur à Rennes 1. Au nom de l’ARA35, je voudrais féliciter tous les nouveaux radioamateurs d’Ille & Vilaine et leur souhaiter la bienvenue au sein de la grande famille qu’est la nôtre.

Le monde du radioamateurisme est très divers, certains se consacrent au trafic HF longue distance, d’autres ne jurent que par les très hautes fréquences, la radio logicielle ou encore les liaisons via satellites (y compris la lune!). Certains ont besoin de parler dans un microphone, d’autres préfèrent coder un message à la main avec une clef de télégraphie ou de manière automatisée avec un ordinateur.

Il est facile de se perdre et mon conseil est de commencer quelque-part et de voir ce qui nous intéresse le plus. Cet article donne des options possibles sans exploser le budget! En faisant le tour des sites spécialisés, il pourrait être facile d’arriver à la conclusion qu’il faut un salaire de cadre++ pour pratiquer le radioamateurisme, mais il en est rien car nous avons le privilège de pouvoir fabriquer ou modifier notre matériel. Il est donc possible de pratiquer à moindre frais. J’irais même jusqu’à dire qu’il est encore plus satisfaisant d’établir un contact avec du matériel qu’on a bricolé au préalable, voici donc quelques suggestions avec ce postulat en tête même si des solutions toutes faites sont aussi proposées :

S’équiper d’un petit transceiver portable UHF / VHF

On peut maintenant trouver des petits « talkie-walkie » à des prix défiants toute concurrence qui donnent accès à la bande des 2m et celle des 70cm en FM. Dès la sortie de la boite vous pourrez activer les relais de la région Rennaise, participer au QSO (contact radio) du Jeudi soir et en profiter pour poser les questions techniques que vous pourriez avoir.

En ce moment est vendu le « Quansheng UV-K5 » qui a l’avantage de respecter les exigences réglementaire en terme d’atténuation des harmoniques (malheureusement pas toujours le cas) et d’avoir un firmware qui a été « cracké ». Si vous l’achetez en France, il vous en coûtera environ 35€ et si vous l’importez directement environ 25€.

Quansheng UV-K5

Un travail de reverse engineering a été fait par la communauté radioamateur ce qui fait que différents firmware écrits par différents auteurs ont été partagés pour pallier les insuffisances du firmware originel. Pour commencer je vous inciterai à essayer celui publié par F4HWN (une contribution Française cocorico!) qui est très ergonomique. Il y a d’autres firmware a essayer et si vous êtes fort en C, vous pourrez peut-être même contribuer à l’amélioration de ce TRX. Une fois propriétaire de ce Quansheng, vous pouvez commencer à l’optimiser pour pouvoir établir des contacts dans la région Rennaise ou plus loin si vous réussissez à « dompter » un satellite FM.

Fabriquer une antenne VHF plus performante

Les antennes de ces petits pockets sont plus pensées pour la compacité que pour la performance, il y a évidemment des offres commerciales pour compenser ce manque, mais vous pouvez aussi vous fabriquer une antenne pour quelques euros et je vous invite à prendre connaissance de l’antenne développée par F5SDH pour cette application. Il y a aussi d’autres antennes intéressantes à bricoler pour quelques euros, on peut notamment nommer la slim-jim, l’antenne halo avec un cintre développée par F5BEZ à l’ara 35 ou encore la « flower pot antenna » qui peut être réalisée sans le pot de fleur!

Antenne halo faite par F5BEZ juste avec un cintre, un bout de coax et une prise.

Fabriquer une interface audio et s’intéresser aux modes numériques

Avec la disponibilité de cartes sons maintenant performante, la communauté radioamateur a été très créative au cours des 30 dernières années pour créer des « modes numériques ». Il s’agit d’utiliser un ordinateur pour encoder / décoder via la carte son un signal audio porteur d’information. Si vous connectez la BF de votre radio à l’ordinateur vous pouvez donc transmettre et recevoir texte, images et fichiers suivant le logiciel utilisé. Différents schémas existent sur internet et un des membres de l’ARA35 est en train de mettre au point une interface. On espère bientôt faire une commande groupée et une soirée construction au club, le budget devrait être très contenu (15€ ?).

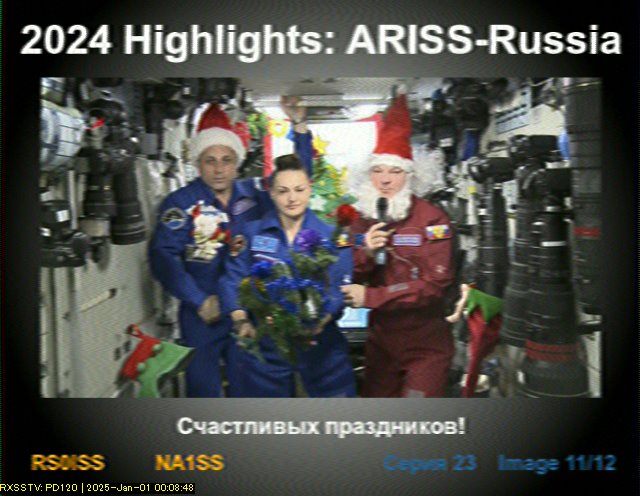

Image envoyée par l’ISS – source : https://ariss-usa.org/ARISS_SSTV/

Fabriquer une station pour établir des contacts satellites.

La propagation VHF en « portée optique » étant excellente, il est relativement aisée d’établir un contact via un relais satellite.

Il vous faudra une antenne directive et si vous cherchez « homebrew arrow satellite antenna », vous verrez plein de réalisations plus ou moins élaborées et plus ou moins onéreuses. J’ai envie de donner un prix spécial à l’OM américain qui a réussi à faire une antenne à base de porte-manteaux pour environ $4!

Idéalement il faut un émetteur et un récepteur pour avoir une relation duplex et 2 Pockets feront l’affaire, néanmoins il n’est pas totalement impossible de réussir à établir contact avec un seul.

Faire de la HF

Dans l‘imaginaire collectif, le radioamateurisme est souvent associé aux bandes HF ; la HF est effectivement un moyen efficace d’établir des contacts longue distance et il est toujours très satisfaisant d’entrer en relation avec une station distante. Traverser l’Atlantique est assez facile, aller en Océanie demande un peu plus d’efforts. Souvent des postes avec au moins 100W de puissance sont utilisés, néanmoins il est possible (et très plaisant) de faire contact avec juste 5W (le trafic dit QRP). Contrairement à un ampli de 100W, un de 5W est peu onéreux (juste quelques transistors) et à mon avis, c’est la meilleure solution pour accéder aux ondes HF avec un petit budget.

Tous les modes ne sont pas égaux en rendement et pour aller loin avec peu de puissance, il faut bien choisir. La BLU en QRP n’est pas impossible mais demande de bonnes conditions que nous avons en ce moment (pic d’activité solaire) et un peu de patience. La télégraphie (morse) est un excellent moyen de communiquer avec peu de puissance, son apprentissage peut paraître ardu, mais il y a des applications pour téléphone portable et des sites web qui permettent d’apprendre en s’entraînant juste 10-15 minutes par jour pendant quelques mois. Pour ceux qui n’ont pas envie d’apprendre le morse, il y a des modes numériques très efficaces, on peut notamment citer le psk31, le JS8Call et le FT8 Chacun possède ses avantages et inconvénients et je n’ai cité qu’un infime partie des modes.

Le JS8 Call permets d’effectuer des contacts HF longue distance avec peu de puissance même quand la propagation est faible.

Monter un kit

Il y a des kits disponibles, après quelques soirées fer à souder en main, vous disposerez d’un émetteur récepteur vous donnant accès à une ou plusieurs bandes HF.

Voici des fabricants de kit :

FabricantDescription
QRPLabsKits permettant de faire de la télégraphie, certains modes numériques. Un firmware est en cours de développement pour permettre au QMX d’émettre en BLU, mais la date de livraison n’est pas annoncée.
Kanga products Kits pour apprendre à souder et/ou pour maîtriser la télégraphie. Des récepteurs sont aussi proposés.
QRP ham radio kitsKits analogiques, Antennes, émetteurs, récepteurs BLU et CW. site basé en Espagne

Les excellents kits de QRPLabs ont un récepteur pouvant faire pâlir des radios beaucoup plus chères à l’achat et peuvent être assemblées en un weekend à temps complet par quelqu’un de soigneux, motivé et organisé. Il y a à chaque fois deux versions, une très compacte et l’autre moins (version appelée +). la version compacte est plus facile à transporter mais souvent plus dure à monter. Si vous avez envie d’un QMX ou d’un QCX, et que vous êtes débutant en soudure, je vous conseillerais de monter au préalable au moins un autre kit plus facile.

Kanga products produit des kit de bonne qualité, ils sont faits avec des synoptiques plus traditionnels et sont généralement faciles à monter. Si vous manquez d’expérience en soudure, vous pouvez vous faire la main avec leurs kits pour débutants.

QRP ham radio kits est basé en Espagne donc pas d’histoire de douane à passer! Si vous avez envie de vous lancer dans la BLU, il propose notamment le DB4020 qui est un émetteur récepteur pour le 40m et le 20m qui sont deux bandes très utilisées par les amateurs de basse puissance.

Mon QCX+ de chez QRPLabs en cours de montage

Acheter un émetteur/récepteur du commerce neuf ou d’occasion

Si vous êtes totalement allergique à la soudure, il existe des solutions dans le commerce qui proposent un excellent rapport qualité/prix :

Le hermes lite 2 est un émetteur récepteur SDR (radio logicielle) qui permets d’accéder aux bandes HF. Pour passer en émission, il faut aussi les filtres associés, reliez le à un ordinateur et vous avez un transceiver de haute performance qui est très très performant. C’est un choix particulièrement adéquat si vous aimez l’informatique car cela vous ouvre la porte à tous les modes de transmission. Si vous vous intéressez à la télégraphie, il faudra la transformer en hermes lite + avec une carte supplémentaire pour résoudre les problèmes de latence. Dans un second temps, vous pourrez toujours investir dans un ampli et vous aurez une station excellente à condition d’avoir de bonnes antennes. Pour faire du portable, c’est une solution un peu encombrante quoiqu’un raspberry Pi suffit pour l’ordinateur et un amateur astucieux doit pouvoir se confectionner une petite valise avec hermes lite, ordinateur et batterie intégrés.

Hermes Lite, une radio logicielle permettant d’avoir une réception et une émission de haute qualité (source image : http://blog.marxy.org )

La marque chinoise Xiegu propose aussi des émetteurs récepteurs d’entrée de gamme qui peuvent être utiles pour commencer, on peut notamment citer le Xiegu G106 qui est disponible à un prix défiant toute concurrence.

On ne peut pas ne pas citer les fabricants historiques (Alinco, Icom, Kenwood et Yaesu), ils sont disponibles ici chez Passion-Radio.

Finalement, il y a toujours possibilité d’acheter un poste d’occasion, renseignez vous bien avant, tous ne vieillissent pas aussi bien. Les Yaesu FT897 D et FT 840 sont notamment prisés en occasion.

Certains s’intéressent aussi au côté plus historique et restaurent du matériel des années 60, 70 ou 80. Certaines marques comme Collins ou HeathKit sont devenus légendaires et des communautés se créent avec pour but de restaurer et faire vivre ce matériel.

Le charme des radios à lampes

Reproduire la conception d’autres amateurs

Des radioamateurs conçoivent eux même leurs radio et publient le résultat en opensource et les distribuent souvent sous forme de kits à un prix défiant toute concurrence. La qualité est variable, mais si vous avez l’âme aventureuse, vous pouvez en monter un, quel que soit le résultat final, c’est sûr que vous allez apprendre quelque-chose. A titre d’exemple le dernier kit à la mode permet de faire des contacts FT8 sans avoir recours à un ordinateur, il utilise un ampli final expérimental.

un autre effort qui mérite d’être mentionné est le T41. C’est une radio logicielle qui est entièrement décrite dans un livre et un forum de support permet d’aider ceux qui se lancent dans la construction.

Il est aussi possible de faire une radio en partant de zéro, juste avec des composants électroniques, sans circuit imprimé. Un groupe de radioamateurs des Etats Unis ont conçu un tel récepteur pour donner goût à la construction amateur aux Lycéens. Si vous avez envie de partir de zéro, c’est un bon projet à faire!

On peut aussi citer les sites webs de différents amateurs :
Vk3YE
ON7DQ
– Plein d’autres que j’oublie, utilisez votre moteur de recherche préféré…

TRX HF développé par la communauté radioamateur, une série a été assemblée à l’ARA35.

Charge non rayonnante, Wattmètre et accordeur d’antenne

Si vous vous cantonnez au trafic basse puissance, votre charge non rayonnante peut être quelques résistances assemblées en parallèle, c’est facile à bricoler mais si vous voulez gagner du temps, il y a des kits en vente dans les magasins cités ci-dessus. ils sont faciles à assembler et c’est une très bonne manière de se faire la main

Le site de QRP labs explique comment mesurer la puissance d’un émetteur avec un simple Voltmètre, ce qui est déjà un bon début. Lors de la dernière conférence APRS à l’Ouest, Anthony F4GOH a exposé comment faire un wattmète QRP avec une Atmega, nous allons bientôt partager sur le site la vidéo et sa présentation.

Si vous utiliser une antenne non accordée (voire paragraphe ci-dessous sur les antennes), vous serez obligé d’avoir un adaptateur d’impédance, c’est un sujet passionnant qui mérite d’être étudié en détail, mais pour commencer le « Z-match » est assez facile à construire et permets d’accorder presque n’importe quel bout de fil parfois au détriment de l’efficacité. Le G-QRP club propose un kit à ses adhérents mais malheureusement ne l’envoie plus en Europe à cause du Brexit. Cependant vous pouvez suivre l’exemple de ON7DQ et le construire en partant de zéro ou encore vous en procurer un chez Kanga.

Une autre solution pour adapter votre antenne est le L-match, VK3YE explique ici la théorie et comment en fabriquer un très simplement.

Fabriquer ses antennes

En HF, une antenne peut être aussi simple qu’un bout de fil tendu entre deux points relativement hauts (arbre, balcon…) ; je ne saurais que vous recommander d’écouter l’excellente présentation d’Alain F6DYA qui nous a expliqué l’année dernière comment il met en place en portable des antennes très efficaces.

Ses antennes sont mono-bandes. Si vous désirez avoir une antenne multibande, il faut généralement accepter des performances moindres. Comme antenne multibande sans trop de compromis, on peut citer la endfed et la Levy, voir paragraphe ci-dessus pour l’accordeur d’antenne nécessaire pour une telle antenne.

Pour commencer, une simple bobine de fil pour câbler les enceintes audio suffit comme fil d’antenne….

Opérer en portable

Installer une antenne fixe demande des efforts et pour commencer, il est souvent plus facile d’opérer en portable. Pour ce faire, la solution est souvent une antenne filaire, un petit émetteur-récepteur et une batterie. Il y a des amateurs qui ne jurent que par cela et des programmes encouragent cette pratique, on peut notamment citer les SOTA, IOTA et POTA….

L’ARA 35 fait du IOTA au large de St-Malo

Jouer avec les microcontrôleurs

Les microcontrôleurs permettent de réaliser plein de projets utiles, en ce moment le Raspberry Pico est particulièrement à la mode et permets de faire :
– un récepteur SDR
– un oscilloscope
– un générateur de signal

Appareils de construction et de mesure

Pour accéder à ce monde de bricolage et d’expérimentation, il vous faudra un peu de matériel quand même,

Au minimum, au début il faut un fer à souder, de la tresse à dessouder, une loupe/3ème main et un tapis anti-électrostatique. Pour le fer à souder, il doit être à température contrôlée, plutôt que d’acheter un fer de mauvaise qualité, empruntez en un, l’ARA35 en a un qui peut être prêté le temps du montage d’un kit. Si vous n’avez pas de place, une bonne solution est le pinecil, attention l’alimentation n’est pas incluse mais certaines alimentations de PC portable font l’affaire.

Pour les appareils de mesure, un multimètre ordinaire est déjà un bon début. Il est maintenant possible de se procurer un NanoVNA qui permet de mesurer les antennes, les filtres les composants. Dès que le budget le permets c’est un bon achat à faire qui vous permettra de découvrir plein de choses de manière expérimentale!

Le NanoVNA permets de régler filtres, antennes et de mesurer des composants électroniques (Source image : Passion Radio)

S’inscrire à un club

En tant que co-secrétaire de l’ARA35, je ne suis pas totalement objectif, mais je ne pourrais que vous inciter à vous inscrire à un ou des clubs :

L’ARA35, régulièrement il y a des activités de bricolage, de trafic organisées à Rennes, c’est un excellent moyen de débuter, on aime tellement les étudiants qu’on leur propose un tarif défiant toute concurrence (5€).

Si vous avez envie de bricoler, je vous recommande le G-QRP club, plein de suggestions dans cet article viennent d’eux et ils éditent un magazine avec des projets à construire, les adhérents ont accès à toutes les archives des anciens magazines.

Au niveau national en France, il y a le REF qui notamment publie un magazine mensuel pour ses membres, et propose de nombreux services (dont le service QSL, le service juridique qui aide faire valoir son droit à l’antenne, ..).

Les radioamateurs peuvent aussi utiliser leur savoir faire au profit de tous et vous pouvez vous rapprocher de l’ADRASEC qui est l’association d’aide à la sécurité civile en cas de coup dur.

Conclusion

Je n’ai fait qu’effleurer le domaine du possible, si vous avez envie d’en savoir plus sur un domaine, laissez un commentaire et je ferai de mon mieux pour compléter.
